J’ai remplacé l’alternateur de ma vieille Renault 19 sur un parking d’autoroute, un soir de novembre, avec pour seul éclairage la lampe de mon téléphone. Ce genre d’expérience forge un homme. Ou au moins, ça lui apprend à ne plus jamais négliger le système de charge électrique de son véhicule. Résultat : aujourd’hui, je peux brancher un alternateur les yeux mi-fermés — et surtout, j’ai retenu chaque erreur à ne pas reproduire.
Rôle et fonctionnement de l’alternateur dans un véhicule
L’alternateur, c’est la pièce que personne ne remarque… jusqu’au jour où elle lâche. Une fois le moteur démarré, c’est lui qui fournit l’énergie électrique à l’ensemble des équipements embarqués : éclairage, climatisation, systèmes électroniques. Il assure aussi la recharge continue de la batterie. Sans lui, celle-ci se vide en quelques kilomètres.
Comment l’alternateur produit-il de l’électricité ?

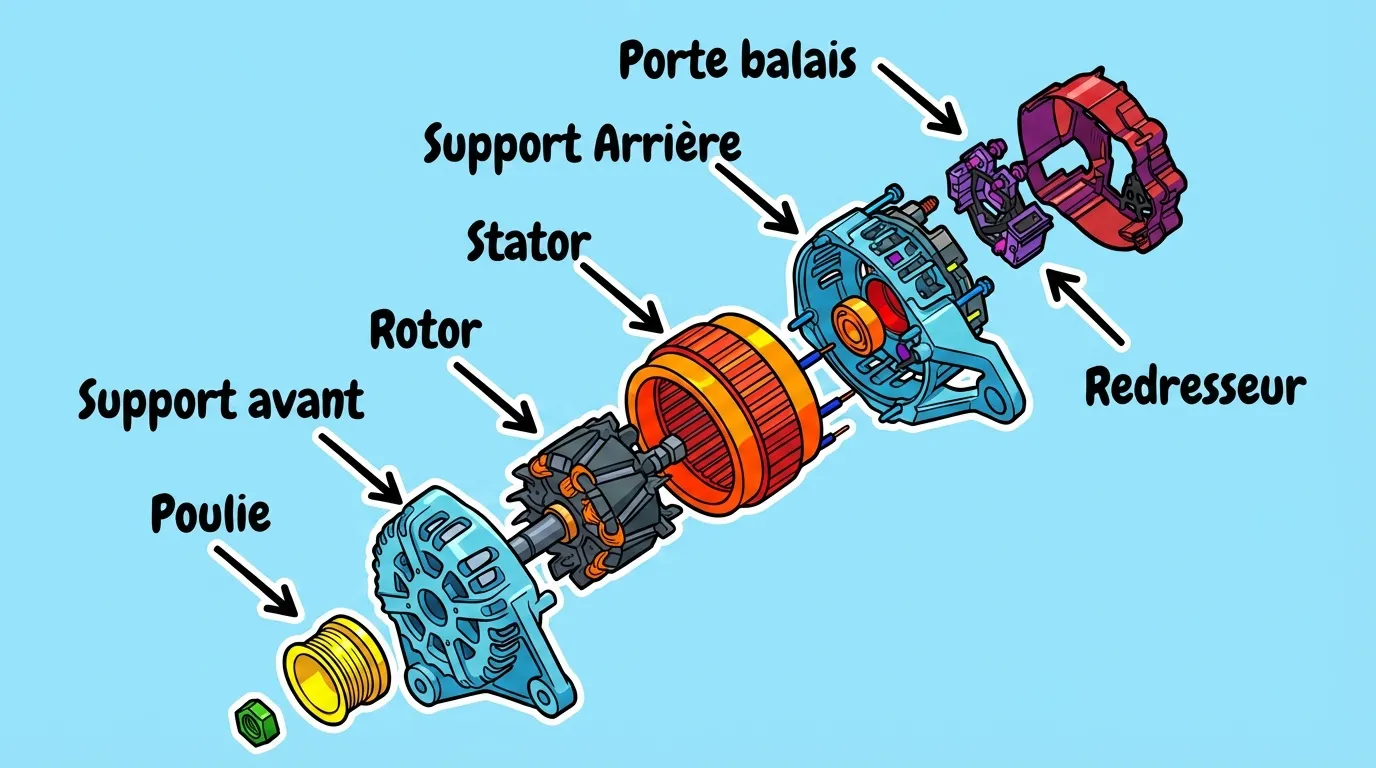

La courroie d’accessoire, reliée au vilebrequin, entraîne mécaniquement le rotor de l’alternateur. Ce mouvement génère un courant alternatif par induction électromagnétique, via un ensemble de bobines et d’aimants. Ce courant alternatif est ensuite converti en courant continu par un pont de diodes intégré, puis régulé pour maintenir une tension stable entre 13,5 V et 14,5 V.
Le régulateur intégré surveille en permanence la tension produite. Si elle dépasse ou chute sous les seuils acceptables, il ajuste automatiquement l’excitation du rotor pour protéger la batterie et les composants électroniques sensibles. C’est un système d’autorégulation continu, discret, mais absolument indispensable.
Procédure intégrale de branchement de l’alternateur
Outillage et matériel à préparer
Partir sans le bon équipement, c’est l’assurance d’une mauvaise surprise. Voici ce qu’il faut rassembler avant de commencer :
- Des câbles électriques de section adaptée, en parfait état (pas de gaines craquelées)
- Des gants isolants pour se protéger de tout contact accidentel
- Un multimètre numérique pour contrôler les tensions
- Un alternateur testé et fonctionnel
- Une batterie suffisamment chargée
- Clés de 10 et 13, ainsi qu’une pince plate

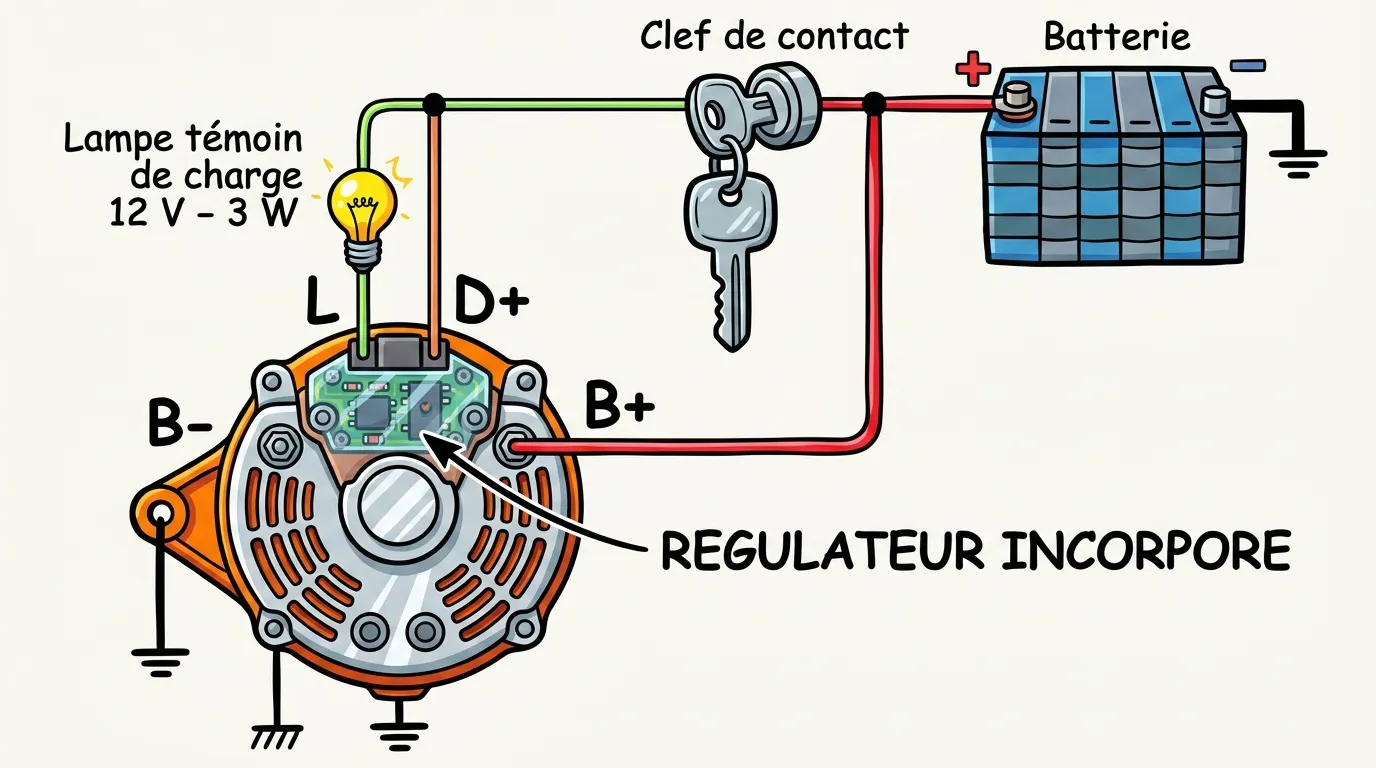

Schéma des connexions électriques
Tout alternateur automobile possède trois points de connexion fondamentaux. Les connaître, c’est éviter 90 % des erreurs de câblage :
- Borne B+ (ou Bat, +12V) : câble principal reliant immédiatement l’alternateur à la batterie pour assurer la recharge
- Borne D+ : fil fin qui alimente le voyant de charge au tableau de bord ; son absence provoque un allumage permanent du témoin
- Masse (châssis ou bloc moteur) : connexion indispensable pour fermer le circuit et garantir une conductivité optimale
Un schéma classique disponible sur des ressources comme mateilhol.free-bb.fr illustre bien ces trois connexions. Je recommande de l’imprimer et de l’avoir sous les yeux pendant l’intervention.
Les quatre étapes du branchement
- Déconnecter la cosse négative de la batterie. C’est non négociable. Un court-circuit sur un circuit actif peut griller un fusible principal ou endommager l’électronique embarquée, aussi précise qu’un rendu 3D haute définition.
- Installer et fixer mécaniquement l’alternateur. Le support doit être serré, et la courroie correctement tendue. Une courroie détendue patine et réduit drastiquement la charge produite — voire l’annule totalement.
- Raccorder les fils dans l’ordre. Commencer par la masse, puis la borne D+, et enfin le câble B+ vers la batterie. Chaque connexion doit être serrée à la main, puis vérifiée avec une clé. Un fil simplement posé sans être vissé finit toujours par causer des problèmes.
- Tester après reconnexion de la batterie. Démarrer le moteur, puis mesurer la tension aux bornes de la batterie avec le multimètre — environ 12,6 V à l’arrêt, entre 13,5 V et 14,5 V moteur tournant. Toute valeur hors de cette plage signale un dysfonctionnement.
Pièges classiques qui font perdre du temps
Inverser le câble B+ et la masse est l’erreur la plus fréquente. Elle grille instantanément les fusibles — et parfois bien plus. Autre piège : négliger l’état des câbles existants. Un fil oxydé ou dénudé génère une résistance parasite qui fausse les mesures de tension. Si le voyant de charge s’allume en roulant, ne pas attendre : c’est un signal d’alarme que j’ai personnellement ignoré une fois trop longtemps, et ça m’a coûté une batterie neuve.
Profiter du démontage pour un contrôle global
Changer l’alternateur sans inspecter la courroie d’accessoire, c’est une occasion ratée. Ces courroies ont une durée de vie moyenne de 60 000 à 100 000 km selon les constructeurs. Une courroie fissurée sur un alternateur neuf, et la panne revient en quelques semaines. Pendant qu’on y est, tester la batterie avec un contrôleur de charge coûte moins de 10 € en location d’outillage. Mieux vaut tout vérifier en une seule intervention que de remonter le capot deux fois. C’est valable en mécanique comme dans la vie : quand on a la caisse ouverte, autant tout passer en revue.
